如何选择耐火电缆的防火材料?

2021-06-02
作者:翊成网络z

所谓耐火电缆,就是在规定火焰条件下能够保持一定时间正常运行的电缆,或者说在燃烧条件下能够保持线路完整的电缆。在GB/T19666-2005标准中是这样规定的:0.6/1.0KV及以下电缆在额定的电压下,供火温度为750+50℃,供火时间90min+冷却时间15min,2A熔断器不断或指示灯不亮。关于对耐火电缆的导体材料,云母带,绝缘料,辅助材料的选择做如下阐述。

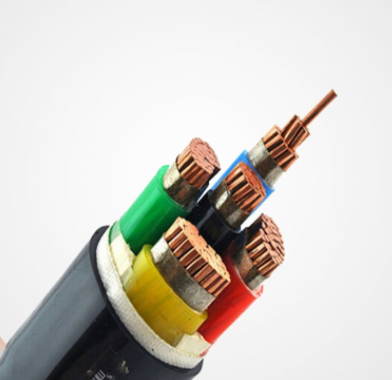

耐火电缆厂家


1.导体材料和导电线芯结构的选择

铝导体的熔点为685℃而耐火电缆试验时依据GB/T 19216供火温度要达到750+50℃℃显然铝导体是不能做耐火电缆的;铜的熔点在1000℃以上,所以可以做耐火电缆的导体。

截面1.0mm2及以下的铜线,在高温下虽不熔化,但由于线芯太细,易因局部过热和轻微的外界影响而发生断裂,丧失正常的通电功能,因此不推荐1.0mm2及以下的铜线做耐火电缆.

大截面的电缆扇形芯导体不易做耐火电缆,圆形芯导体适合做耐火电缆。因为圆形结构比扇形结构表面光滑,云母带的受力情况比较均匀,不会对云母带造成损伤,而且圆形结构比扇形结构节约云母带,成本低。

2.云母带的选择

合成云母的耐火温度要高于金云母的耐火温度。由于国家标准中取消了对耐火电缆的分级要求,实际生产中可以根据客户的要求选择耐火云母带,从耐火电缆的安全性和确保耐火电缆质量稳定性考虑,建议均用合成云母。

3.绝缘材料的选择

耐火电缆的常用绝缘料多为PVC和PE,XLPE等,但使用PE,XLPE的效果要优于PVC,因为在750+50℃的高温下,电缆的绝缘材料早已燃烧不存在,但不同的绝缘料燃烧后的残留物资对云母带的影响不同。
