特种电缆的底子结构由哪些部分组成?

2021-06-20

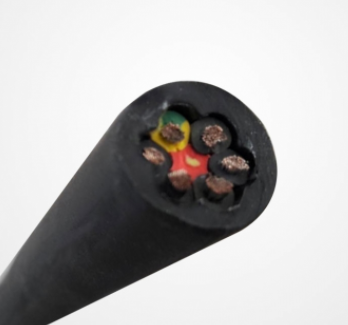

特种电缆的底子结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。

       (1)线芯

       线芯是特种电缆的导电部分,用来运送电能,是特种线缆的首要部分。

       (2)绝缘层

       绝缘层是将线芯与大地以及不同相的线芯间在电气上互相隔绝,保证电能运送,是特种电缆结构中不行缺少的组成部分。

       (3)屏蔽层

       15KV及以上的特种线缆一般都有导体屏蔽层和绝缘屏蔽层。

       (4)保护层

       保护层的作用是保护特种线缆免受外界杂质和水分的侵入,以及防止外力直接损坏特种电缆。


特种电缆价格


分类:

       按电压等级分:

       按电压等级可分为中、低压特种电缆(35千伏及以下)、高压电缆 (110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。此外,还可按电流制分为交流电缆和直流电缆。

       按绝缘材料分:

       1、油浸纸绝缘特种线缆 以油浸纸作绝缘的特种线缆。其运用前史很长。它安全可靠,运用寿命长,价格低廉。首要缺点是敷设受落差束缚。自从开宣布不滴流浸纸绝缘后,处理了落差束缚问题,使油浸纸绝缘电缆得以继续广泛运用。

       2、塑料绝缘特种线缆 绝缘层为揉捏塑料的特种线缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简略,制造加工便当,重量轻,敷设设备便当,不受敷设落差束缚。因而广泛运用作中低压电缆,并有代替粘性浸渍油纸电缆的趋势。其很大缺点是存在树枝化击穿现象,这束缚了它在更高电压的运用。

       3、橡皮绝缘特种线缆 绝缘层为橡胶加上各种配合剂,经过充分混炼后挤包在导电线心上,经过加温硫化而成。它柔软,赋有弹性,适合于移动一再、敷设弯曲半径小的场合。

常用作绝缘的胶料有天然胶-丁苯胶混合物,乙丙胶、丁基胶等。
