产品用途
本电缆适用于煤矿电话通讯干线、本线和用户线。也用于煤矿井下监测:控制系统低频信号传输;适于敷设温度大的大巷和斜巷和供石门、平巷作主干线配线用。
使用特性
使用温度-40°C到+65°C之间
辐射温度不低于-10°C,相对温度在35°C时为98%
无铠装电缆的弯曲半径应不小于电缆外径的10倍
钢丝铠装电缆的弯曲半径应不小于电缆外径的15倍
主要技术性能
(1)成品电缆线芯间经交流50Hz、1000V电压试验1分钟不击穿,线芯与屏蔽经50Hz、500V电压试验1分钟不击穿。
(2)成品电缆在500米长度上任意两对线间远编串音衰减(频率800Hz时),应不小于8NP.
(3)产品电缆交货长度应不小于400米,允许有不小于50米的短货交货,其数量不超过交货部量的10%,长度计量误差不允许超过±0.5%,交货长度可按双方商议进行。
主要技术性能
(1)成品电缆线芯间经交流50Hz、1000V电压试验1分钟不击穿,线芯与屏蔽经50Hz、500V电压试验1分钟不击穿。
(2)成品电缆在500米长度上任意两对线间远编串音衰减(频率800Hz时),应不小于8NP.
(3)产品电缆交货长度应不小于400米,允许有不小于50米的短货交货,其数量不超过交货部量的10%,长度计量误差不允许超过±0.5%,交货长度可按双方商议进行。

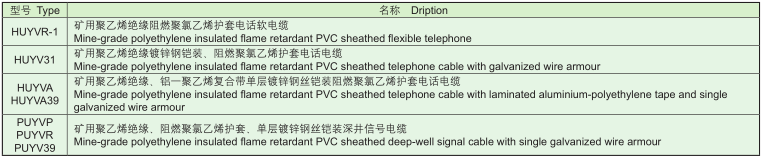

型号及名称

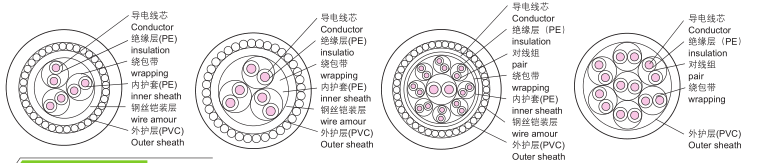

结构示意图

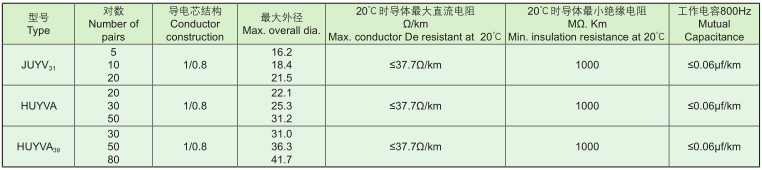

结构数据规格说明
