多芯仪表电缆的工作原理是什么?

2022-05-18
作者:翊成网络z

在船只制造过程中,多芯仪表电缆已大规模使用,电缆敷设前、敷设后、与仪表端接后均需进行绝缘测试与导通测试,以确保电缆启用前无故障。常规方法为使用绝缘测试仪完成绝缘测试,使用万用表完成导通测试,主要缺点为测试误差大、测试结果无法自动保存和打印输出且人工消耗量大,再加之船用仪表电缆具有芯线数多、测试频率高等特点,严重制约了施工现场电缆测试进度。

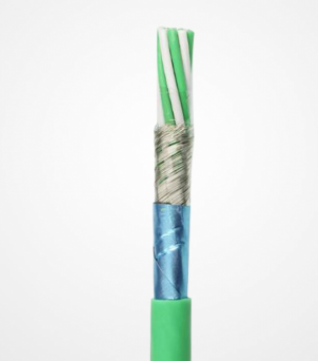

仪表电缆厂家


通过介绍船用仪表电缆测试仪,设计基于主控微控制单元和从控MCU架构的测试系统,实现了大32芯电缆导通与绝缘阻值的自动测量,既保证了测试的质量和效率,又降低了人工测量消耗,有效降低了生产成本。

多芯船用表电缆测试系统主要由电缆导通测试电路、线圈绝缘电阻测试电路、模式控制电路、32芯电缆选通电路、主控MCU、从控MCU、上位机配置和数据采集存储软件、数据自动化处理软件等组成。

主控MCU负责与上位机软件进行通信,接收上位机软件的控制信息,并对从控MCU模式控制电路、多芯选通电路等进行配置;从控MCU接收主控MCU的配置指令,对电缆通断测试电路、线圈绝缘电阻测试电路进行控制,配合主控MCU,完成电缆通断测试盒线圈绝缘电阻测试。
