在现代工业自动化与测控系统中，仪表电缆作为连接传感器、变送器、控制器与分析仪器的重要组成部分，承担着传输弱信号、供电与抗干扰等多重任务。其性能优劣直接关系到测量精度、控制可靠性与系统稳定性。仪表电缆往往工作于复杂的电磁环境，并可能面临高温、潮湿、化学腐蚀、机械应力等不利条件，因此在结构设计上必须兼顾电气特性、机械强度与环境适应性。理解其主要结构组成与所用材料，有助于在选型与应用过程中作出合理判断，确保信号传输的纯净与持久。

一、总体结构概念

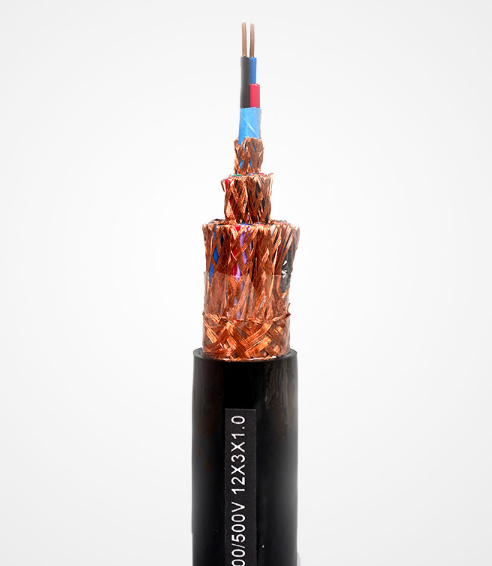

仪表电缆的结构通常由导体、绝缘层、屏蔽层、护套层以及可能的填充与加强元件构成，这些层次由内向外依次包覆，形成对导电芯线的多重保护与性能优化。不同应用场景会在此基础上衍生出多种变种，例如多对绞合、总屏蔽与分屏蔽结合、双层护套或复合铠装等，但核心结构逻辑始终围绕“导电—绝缘—屏蔽—防护”展开，每一层材料与工艺的选择都与电缆的功能定位密切相关。

二、导体材料与结构

导体是仪表电缆的电能与信号传输载体，其材料需具备优良的导电性、足够的机械强度与耐环境稳定性。纯铜是常用的导体材料，因其导电率高、延展性好、焊接与压接性能优异，适合传输微弱信号且损耗低。在要求减轻重量或提高耐腐蚀性的场合，也可采用镀锡铜、镀银铜或铜合金，镀层能提高抗氧化与可焊性，合金则可兼顾强度与特定环境耐受性。

导体的结构形式主要有单丝与绞合两种。单丝导体直径较粗，适用于大电流供电场合；绞合导体由多根细铜丝按一定节距绞合而成，柔韧性好，便于敷设与弯曲，并能在一定程度上抵消外界电磁干扰引起的感应电流。对于高精度传输，多股细绞合还能减小集肤效应的影响，保持信号完整性。

三、绝缘材料与性能要求

绝缘层包裹在导体外部，防止芯线之间及芯线与外界发生电气短路，同时提供一定的机械保护与耐环境性能。仪表电缆传输的信号电平低、易受干扰，因此绝缘材料需具备高绝缘电阻、低介电常数与低介电损耗，以减少信号衰减与相位失真。

常用的绝缘材料包括聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）、氟塑料（如PTFE、FEP）以及乙丙橡胶（EPR）等。PVC成本较低、柔韧性好，但耐温与耐油性能有限；PE与XLPE介电性能优良、耐热性较好，适合较高温度环境；氟塑料耐高温、耐腐蚀、介电性能极佳，可在严苛化学环境中保持性能稳定；乙丙橡胶弹性佳、耐候与耐臭氧性能突出，适合户外或移动敷设。绝缘层的厚度与均匀性直接影响电缆的耐压水平与寿命，制造中需严格控制工艺以避免针孔与杂质。

四、屏蔽层的结构与作用

屏蔽层是仪表电缆区别于普通电力电缆的关键特征之一，其主要作用是抵御外界电磁干扰（EMI）与射频干扰（RFI），并防止电缆内部信号对外界产生干扰。屏蔽层通过反射、吸收与接地引流，将干扰信号限制在屏蔽体外或导入大地，从而维持芯线信号的纯净度。

屏蔽层的实现方式主要有金属箔屏蔽、编织屏蔽与组合屏蔽。金属箔屏蔽通常采用铝塑复合箔或铜塑复合箔，紧密包覆芯线，覆盖率可接近百分之百，对高频干扰抑制效果好，但易在弯曲处产生裂纹，需与编织屏蔽配合使用以提高机械耐久性。编织屏蔽由细铜丝或镀锡铜丝按一定密度编织成网状，具有良好的柔韧性与抗机械损伤能力，对低频与中频干扰有效，密度越高屏蔽效能越好。组合屏蔽则是在绝缘层外先包覆箔层再覆盖编织层，兼顾高频与低频屏蔽性能，是精密仪表信号传输的常见选择。

屏蔽层需通过适当的接地方式引出，单端接地可减少地环路干扰，双端接地在高频场合可提高屏蔽效果，但需防止地电位差引入新的干扰。屏蔽层的连续性在电缆接头与分支处必须保持，否则会形成干扰泄漏点。

五、护套层材料与防护功能

护套层是电缆的外层保护结构，直接面对安装与使用环境中的机械损伤、化学腐蚀、潮湿、紫外线、油污与温度变化等考验。护套材料需具备良好的耐磨性、抗撕裂性、耐油与耐化学品性能，以及一定的阻燃与耐候特性。

PVC护套成本低、柔韧性好，应用广泛，但在高温与强化学腐蚀环境下性能受限。聚氨酯（PU）护套耐磨性突出，适合频繁拖拽或机械摩擦场合。氯丁橡胶（CR）护套耐油、耐候、耐臭氧，适合户外与工业环境。氟塑料护套耐高温、耐腐蚀、阻燃性好，可在极端化学与高温环境中长期使用。对于埋地或易受啮齿动物啃咬的场合，可采用钢带或钢丝铠装加外护套的复合结构，铠装提供机械强度，护套提供防腐与绝缘。

护套的厚度与材质选择需根据安装方式（架空、地埋、穿管、直埋）、环境条件（温度范围、化学暴露、机械应力）以及法规（阻燃等级、环保要求）综合确定。

六、填充与加强元件

为保证电缆结构的圆整与稳定，尤其在多芯或屏蔽电缆中，常在各绝缘线芯之间加入填充材料，如聚丙烯绳、尼龙绳或发泡聚乙烯条，这些材料一般无导电性，主要起支撑与防潮作用，使成缆后外径均匀，便于包覆护套与屏蔽。

在需要增强抗拉或抗冲击性能的场合，电缆可加入芳纶纱、玻璃纤维绳或钢丝绳作为加强元件，这些材料强度高、重量轻，可嵌于护套与屏蔽层之间或置于缆芯中心，提升电缆在敷设与运行中的机械可靠性。

七、成缆与绞合工艺的影响

多芯仪表电缆通常采用星绞、对绞或群绞的成缆方式。对绞可抵消外界磁场在相邻芯线上的感应电动势，提高抗干扰能力；星绞则利于多芯电缆的圆形截面与空间利用率。绞合节距的选择影响电缆的柔韧性与抗干扰性能，节距过小虽抗干扰好但电缆较硬，节距过大则相反，需根据用途平衡。

成缆过程中张力控制与退扭工艺很重要，可避免芯线因应力不均导致绝缘损伤或性能下降。屏蔽层包覆时需保持均匀张力与连续覆盖，避免褶皱与间隙。

八、环境适应性与特殊功能材料

针对特殊应用，仪表电缆还可引入功能性材料。例如在高温环境使用陶瓷纤维或云母带作为绝缘与护套夹层，可显著提升耐温等级；在强化学腐蚀环境，采用全氟材料包覆可抵御酸、碱、溶剂侵蚀；在核辐射环境，选用抗辐射改性的聚烯烃或特殊橡胶护套可延长寿命。阻燃功能可通过在护套与绝缘中添加阻燃剂或采用阻燃基材实现，低烟无卤材料在火灾时可减少有毒气体与烟雾危害，符合公共建筑与交通隧道的环保与安全要求。

九、电气性能与材料选择的关联

材料的介电常数与损耗因数直接影响电缆的电容与信号衰减，绝缘电阻决定漏电流大小，影响微弱信号测量的准确性。导体的电阻与温度系数决定传输损耗与发热，屏蔽材料的导电率与覆盖率决定屏蔽效能，护套材料的耐候与耐腐性决定长期运行的稳定性。因此，材料选择并非孤立决策，而是与电缆的工作电压、频率、环境条件、敷设方式及寿命要求联动考虑。

结语

仪表电缆的主要结构组成与材料涵盖了从导电芯线到外层防护的完整链条，每一层都承载着特定的电气或机械功能。导体提供低损耗通道，绝缘确保电气隔离与性能稳定，屏蔽抵御干扰并维持信号纯净，护套与加强元件赋予环境适应性与机械可靠。材料的多样性与可组合性使仪表电缆能应对从普通厂房到严苛工业现场的各类需求。在设计与选型中，深入理解这些结构与材料的特性及相互作用，才能为测控系统提供既精准又耐久的传输纽带，保障工业自动化与信息化建设的稳健运行。
